Effektiv med kort expansionselement

Fasadplugg SXR med försänkt huvud

fischer SXR är en fasadplugg av högkvalitativt nylon. Tack vare sin speciella geometri kan pluggen SXR användas i massiva och ihåliga grundmaterial. Tack vare det korta sättdjupet på bara 50 mm kan pluggen monteras kostnadseffektivt. Det korta borrdjupet sparar tid och minskar borrslitage. SXR tillhandahålls i diametrarna 8 och 10 mm med en arbetslängd på 260 mm och med skruvar med försänkt huvud av elförzinkat stål, varmförzinkat stål och rostfritt stål. ETA-godkännandet erbjuder ökad säkerhet. SXR med skruv med försänkt huvud är speciellt rekommenderad för infästning av träkonstruktioner.
ProduktvarianterDownload of image data

Produktvarianter

Filter
Filter
Visa alla filter
Godkännanden/testrapporter
28 produktvariant(er)
Nominell borrdiameter
min. borrhålsdjup vid genomsticks-montage
Nyttolängd vid förankringsdjup 30 mm
Nyttolängd vid förankringsdjup 50 mm
Drivning
Plugglängd
Förklaring = Tillgängligt tillstånd = Behörighet inte tillgänglig
Fler resultat
Visade 18 av 28 variant(er)

Fördelarna/produktbeskrivning

Fördelar
  • Den speciella funktionen gör att pluggen kan användas i både massiva och ihåliga grundmaterial med förankringsdjup på bara 50 mm. Detta garanterar en ekonomisk infästning.
  • ETA-godkännandet täcker användning i en stor mängd massiva och ihåliga byggmaterial, och garanterar en säker infästning.
  • Den specialutvecklade kombinationen av pluggar och skruvar försäkrar den allra bästa prestandan. Pluggen har ett märkbart grepp som gör installationen mer bekväm.
  • Brett utbud av diametrar av 6, 8 och 10 mm, och arbetslängder upp till 210 mm.
Youtube VideoYoutube VideoYoutube Video

Ansökan och godkännande

Användningsområden

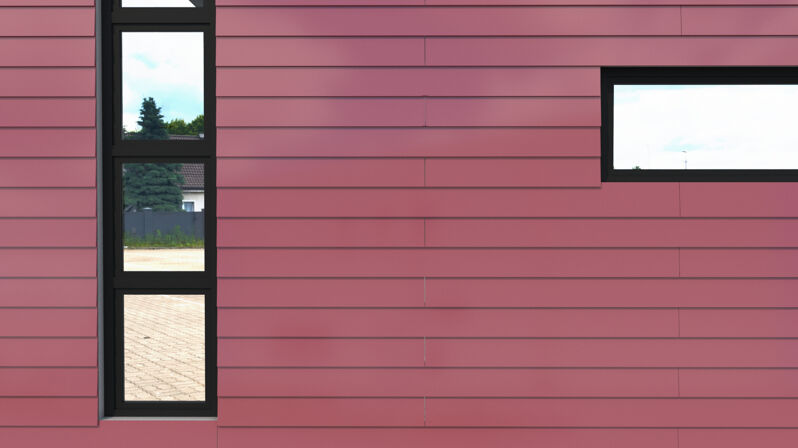

  • Fasad-, undertaks- och bjälklagskonstruktioner i trä och metall
  • Fönster
  • Portar och dörrar
  • Garderober
  • Hängskåp för kök
  • Fyrkantsvirke
  • Balkar
  • TV-konsoler
  • Väggbeklädnad
  • Metallkonsoller
  • Metallstöd
  • Kabelkanaler
  • Kabelbrickor
Byggmaterial
Godkänd för:
  • Betong ≧ C12/15
  • Håltegel
  • Hålblock i lättbetong
  • Kalksand-hålsten
  • Kalksand-helsten
  • Lättbetong
  • Helblock av lätt- och normalbetong
  • Massiv tegel
  • Värmeisoleringsblock
Även lämplig för:
  • Natursten med hög densitet
  • Gipsskivor i helmaterial
Detaljerad information om byggmaterial finns i registreringsdokumentet.
Godkännanden
  • ETA-07/0121
  • DoP No. 0329

Monteringsinstruktion

Funktion
  • SXR passar för genomsticksmontage.
  • SXR expanderar i massiva byggmaterial.
  • I ihåliga byggmateral överförs lasterna till de massiva delarna av blocken.
  • Med vertikalt håltegel bör inte slagborrning användas då detta kan slå sönder teglet.
  • Skruvar med försänkt huvud rekommenderas för infästning av träkonstruktioner. För metallkonstruktioner rekommenderas plugg med krage och skruvar med sexkantshuvud.
Mounting Strip 1 Picture
1 / 5

Dokument att ladda ned

European Technical Assessment for fischer frame fixing SXR/SXRL - Plastic anchor for redundant non-structural systems in concrete and masonry
Skapad den 2022-12-20
Declaration of Performance for fischer frame fixing SXR/SXRL (Plastic anchor for use in concrete and masonry)
Skapad den 2023-01-17
Frame fixing SXR - Recommended loads of a single anchor as part of a multiple fixing of non-structural systems. The given loads are valid for wood screws with the specified diameter.
Frame fixing SXR - Permissible loads of a single anchoras part of a multiple fixing of non-structural systems.
Frame fixings. The full range for all applications.
